Jak prototyp w technologii 3D pomaga zweryfikować duży element przed produkcją

W produkcji wielkogabarytowych elementów z tworzyw sztucznych poważny błąd w geometrii wychodzi często dopiero po złożeniu całego skomplikowanego układu lub obudowy na linii montażowej. Współczesne maszyny przemysłowe, rolnicze czy budowlane charakteryzują się bardzo dużą gęstością upakowania podzespołów, czujników oraz przewodów hydraulicznych. Nawet drobne odchylenie od założeń sprawia, że nowa osłona o wymiarach przekraczających metr długości po prostu nie pasuje do stalowej ramy nośnej. Takie sytuacje ujawniają się najczęściej na etapie ostatecznego montażu, generując poważne koszty poprawek oraz opóźnienia w całym harmonogramie wdrożenia produktu na rynek. Z tego powodu inżynierowie potrzebują fizycznego potwierdzenia, że wirtualna wizja w pełni odpowiada rzeczywistym uwarunkowaniom przestrzennym, zanim zlecą wykonanie docelowego oprzyrządowania.

Przeczytaj również: Jak skutecznie zabezpieczyć firmę przed nielojalnymi dłużnikami?

Co pozwala sprawdzić przestrzenny model przed produkcją seryjną

Tworzenie wczesnych modeli weryfikacyjnych umożliwia dokładne sprawdzenie geometrii, ogólnego spasowania elementów oraz wyznaczonych punktów mocowania. Konstruktorzy zyskują namacalny dowód na to, czy zaprojektowane otwory montażowe precyzyjnie pokrywają się z nagwintowanymi gniazdami w sąsiednich metalowych podzespołach. Na tym etapie ocenia się również, czy wyprofilowane krawędzie z tworzywa nie kolidują z ruchomymi częściami całego mechanizmu pracującego pod obciążeniem. Równie istotna w budowie maszyn pozostaje kwestia ergonomii i późniejszego utrzymania ruchu, dlatego fizyczny model skutecznie weryfikuje faktyczny dostęp serwisowy dla operatorów maszyny. Pozwala to upewnić się, że mechanik będzie w stanie swobodnie wsunąć dłoń lub klucz narzędziowy podczas standardowej konserwacji.

Przeczytaj również: Skup złomu - korzyści

Wymagające gałęzie przemysłu ciężkiego, takie jak automotive czy dynamicznie rosnący sektor energetyki odnawialnej, wymagają ciągłego skracania cykli badawczych. W tych dziedzinach szybka iteracja między wirtualnym projektem CAD a gotowym modelem drastycznie optymalizuje czas wdrożenia. Producenci pojazdów specjalistycznych mogą przetestować spasowanie masywnych zbiorników paliwa lub wody bezpośrednio na podwoziu, całkowicie eliminując wielotygodniowe oczekiwanie na próbne formy odlewnicze. Z kolei w szeroko pojętej energetyce odnawialnej próbne komponenty obudów czy osłon infrastruktury pozwalają wykluczyć poważne błędy konstrukcyjne na długo przed uruchomieniem właściwych, seryjnych linii produkcyjnych.

Przeczytaj również: Prawo konsumenckie - pomoc adwokata w ochronie praw klientów

Droga od pliku do fizycznej części i techniczne ograniczenia prototypów

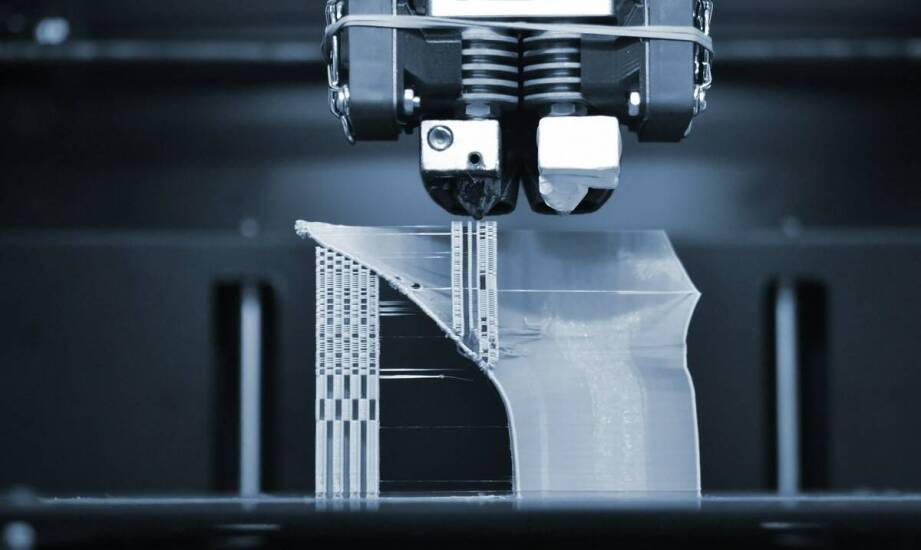

Przeniesienie skomplikowanego kształtu z ekranu monitora do rzeczywistości wymaga odpowiedniego przetworzenia danych inżynieryjnych. Eksportowanie bryły do formatu STL i konwersja w programie typu slicer na kod maszynowy inicjuje proces wytwarzania. Wykorzystywany na tym etapie Druk 3D pozwala wygenerować testowy detal w ciągu kilkudziesięciu godzin. W przypadku bardzo dużego elementu przestrzennego, którego obrys zbliża się do wielkości jednego metra kwadratowego, proces napawania materiału zajmuje zazwyczaj od 20 do 50 godzin w zależności od wybranego procentu wypełnienia wnętrza ścianek. To niezwykle krótki czas w porównaniu do tradycyjnych metod wytwarzania form, umożliwiający błyskawiczną reakcję na ewentualne nieścisłości projektowe.

Jednakże wielkogabarytowe modele weryfikacyjne posiadają z natury specyficzne ograniczenia, o których konstruktor musi pamiętać. Główną barierą w zastosowaniach obciążeniowych jest niższa wytrzymałość mechaniczna wynikająca bezpośrednio z anizotropii struktury nakładanych warstw, co sprawia, że część bywa podatna na pęknięcia wzdłuż linii spajania. Kolejnym wyzwaniem pozostaje chropowata powierzchnia zewnętrzna oraz ryzyko wypaczania materiału podczas stygnięcia bardzo masywnych brył. Z tego względu model próbny rzadko bierze udział w rygorystycznych testach niszczących. Przedsiębiorstwo Roto4mat z powodzeniem wykorzystuje weryfikację przestrzenną modeli po to, aby wyeliminować ryzyko kosztownych modyfikacji przed zaprojektowaniem i wyfrezowaniem docelowej formy rotacyjnej. Takie podejście gwarantuje, że późniejsze elementy produkowane metodą formowania rotacyjnego będą od początku pozbawione wad geometrii.

Ostateczna rynkowa wartość tak przygotowanego modelu próbnego absolutnie nie polega na jego zdolności do przenoszenia pełnych obciążeń roboczych czy bezawaryjnej pracy w trudnych warunkach środowiskowych. Wczesna weryfikacja geometrii i funkcji części służy przede wszystkim drastycznemu ograniczeniu ryzyka wypuszczenia błędnego projektu. Inwestycja kilkudziesięciu godzin w wytworzenie polimerowego kształtu zastępczego chroni producenta przed koniecznością wprowadzania trudnych i bardzo drogich zmian w oprzyrządowaniu stalowym lub aluminiowym. W efekcie każdy docelowy element z tworzywa sztucznego trafia ostatecznie na główną linię montażową jako w pełni sprawdzony, dopracowany i bezpieczny pod kątem konstrukcyjnym komponent.
